  • 磅級固定球閥1.jpg

磅級鍛鋼固定球閥

磅級鍛鋼固定球閥

分類：

球閥

型號：

1069651774987194368

關鍵詞：

在線留言

產品詳情

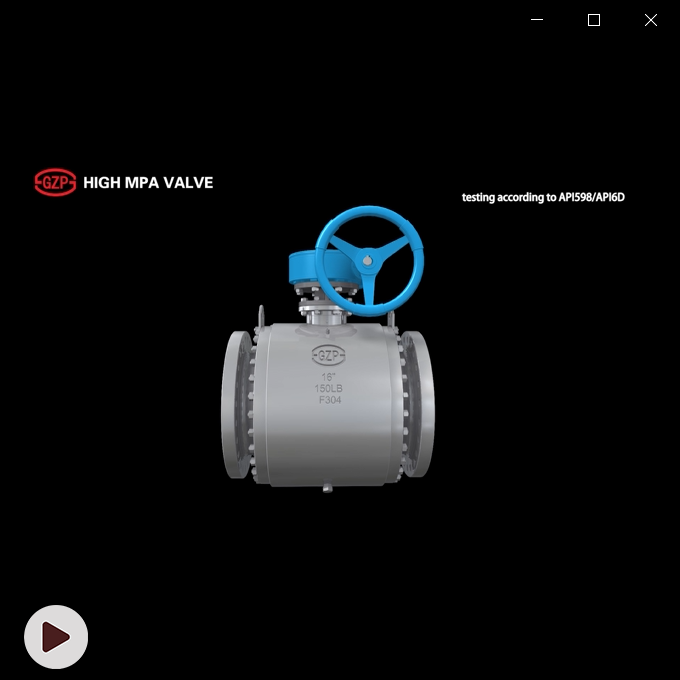

 高兆帕球閥的介紹視頻：

主要外形和連接尺寸

產品型號

Type

 NPS DN Classi 50Lb WT(kg)
in mm L D D1 D2 b z-φd   H H1 DO
CQ47F-150Lb CQ47F-150LbP CQ347F-150Lb CQ347F-150LbP CQ647F-150Lb CQ647F-150LbP CQ747F-150Lb CQ747F-150LbP CQ9B47F-150Lb CQ9B47F-150LbP 2 50 178 152 120.6 92.1 19.1 4-19 160 85 — 28
21/2 65 190 178 139.7 104.8 22.3 4-19 170 95 — 32
3 80 203 190 152.4 127 23.9 4-19 200 110 — 44
4 100 229 229 190.5 157.2 23.9 8-19 210 120 — 86
5 125 356 229 215.9 185.7 23.9 8-22.2 350 175 — 155
6 150 394 279 241.3 215.9 25.4 8-22.2 530 190 — 203
8 200 457 343 298.4 269.9 28.5 8-22.2 575 230 600 273
10 250 533 406 362 323.8 30.2 12-25.4 585 260 600 450
12 300 610 483 431.8 381 31.8 12-25.4 730 300 600 583
14 350 686 533 476.2 412.8 35 12-28.5 860 350 800 750
16 400 762 597 539.8 469.9 36.6 16-28.5 935 395 800 1190
18 450 864 635 577 533.4 39.7 16-31.8 975 440 800 2100
20 500 914 689 635 584.2 42.9 20-31.8 1060 480 800 3100
24 600 1067 813 749.3 692.2 47.7 20-35 1170 591 800 3980



產品型號

Type

 NPS DN         Class300Lb       WT(kg)
in mm L D D1 D2 b z-Od H H1 DO
  2 50 216 165 127 92.1 22.4 8-22.2 160 85 — 30
  21/2 65 241 190 149.2 104.8 25.4 8-22.2 170 95 — 40
  3 80 282 210 168.3 127 28.4 8-22.2 200 110 — 52
CQ47F-300Lb Q47F-300LbP 4 100 305 254 200 157.2 31.8 8-22.2 210 120 — 97
CQ347F-300Lb CQ347F-300LbP 5 125 381 279 235 185.7 35 12-22.25 350 175 600 158
6 150 403 318 269.9 215.9 36.6 12-22.2 530 190 600 204
CQ647F-300Lb 8 200 502 381 330.2 269.9 41.1 12-25.4 575 230 600 322
CQ647F-300LbP 10 250 568 444 387.4 323.8 47.6 16-28.5 585 260 600 535
CQ747F-300Lb CQ747F-300LbP 12 300 648 521 450.8 381 50.8 16-31.8 730 300 800 775
14 350 762 584 514.4 412.8 53.8 20-31.6 860 350 800 1210
CQ9B47F-300Lb CQ9B47F-300LbP 16 400 838 648 571.5 469.8 57.2 20-35 835 395 800 2300
  18 450 914 713 628.6 533.4 60.5 24-35 975 440 800 3400
  20 500 991 775 685.8 584.2 63.5 24-35 1060 480 800 4208
  24 600 1143 914 812.8 692.2 69.9 24-41.1 1170 591 800 5080



產品型號

Type

 NPS DN         Class600Lb       WT(kg)
in mm L D D1 D2 b z-(|>d H H1 DO
  2 50 292 165 127 92.1 25.4 8-19 160 85 — 45
  21/2 65 330 190 149.2 104.8 28.4 8-22.2 170 95 — 68
  3 80 356 210 168.3 127 31.85 8-22.2 200 110 600 153
CQ47F-600Lb CQ47F-600LbP 4 100 432 273 215.9 157.2 38.14 8-25.4 210 120 600 267
CQ347F-600Lb CQ347F-600LbP 5 125 508 330 266.7 185.7 44.5 8-28.5 350 175 600 330
6 150 559 356 292.1 215.9 47.8 12-28.5 530 190 600 521
CQ647F-600Lb 8 200 660 419 349.2 269.9 55.6 12-31.8 575 230 800 773
CQ647F-600LbP 10 250 787 508 431.8 323.8 63.5 16-35 585 260 800 1072
CQ747F-600Lb CQ747F-600LbP 12 300 838 559 489 381 66.5 20-35 730 300 800 1880
14 350 889 603 527 412.8 69.9 20-38.1 860 350 800 2650
CQ9B47F-600Lb CQ9B47F-600LbP 16 400 991 686 603.2 469.9 76.2 20-41.1 835 395 800 3677
  18 450 1092 743 654 533.4 82.6 20-44.5 975 440 800 4500
  20 500 1194 813 723.9 584.2 88.9 24-44.5 1060 480 800 5305
  24 600 1397 940 838.2 692.2 101.6 24-50.8 1170 591 800 5980
